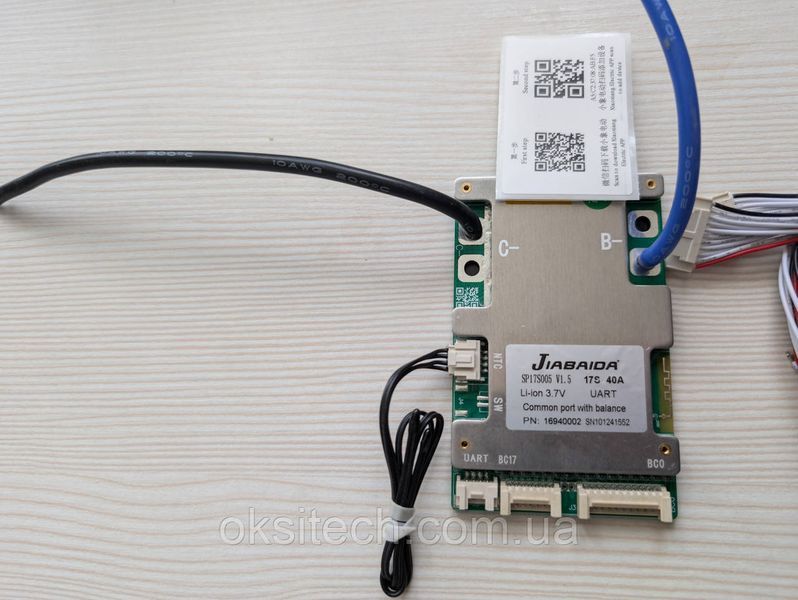

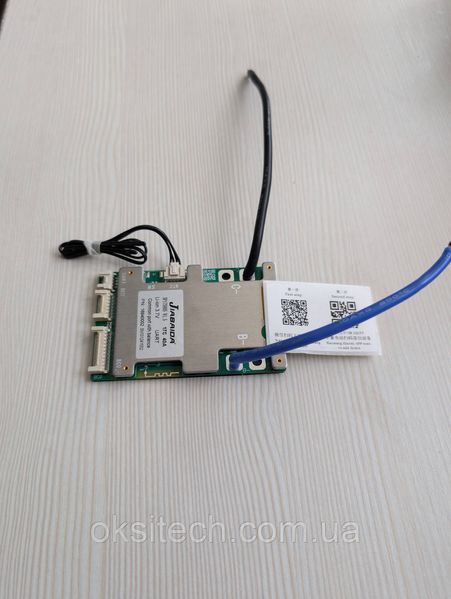

Смарт БМС Jiabaida 10 - 17S 40А із вбудованим у плату Bluetooth модулем, за допомогою програми на смартфон можна регулювати основні характеристики плати.
Додаток називається Xiaoxiang. Плата симетрична, для заряду та розряду використовується той самий порт. Може використовуватися як літій іонних так і для залізофосфатних акб.
На плату припаяні силові виводи (для підключення до батареї та навантаження) з гнучкого силіконового дроту перерізом 10AWG
Характеристики:
Струм постійного розряду - 40ампер
Піковий струм розряду – 120ампер.
Струм зарядки — 40 амперів
Струм балансування комірок - 90 мА
Габарити – 102х65х10мм
Довжина шлейфу – 55см
Довжина виводу для підключення до батареї – 13см.
Довжина виводу для підключення до навантаження - 18см
ПОРЯДОК ПІДКЛЮЧЕННЯ
1 Запаяти всі проводи балансування до елементів.
2. Припаяти B-до мінусу акумулятора.
3. Вставити шлейф з балансувальними проводами до BMS.
Відключати у зворотній послідовності.
