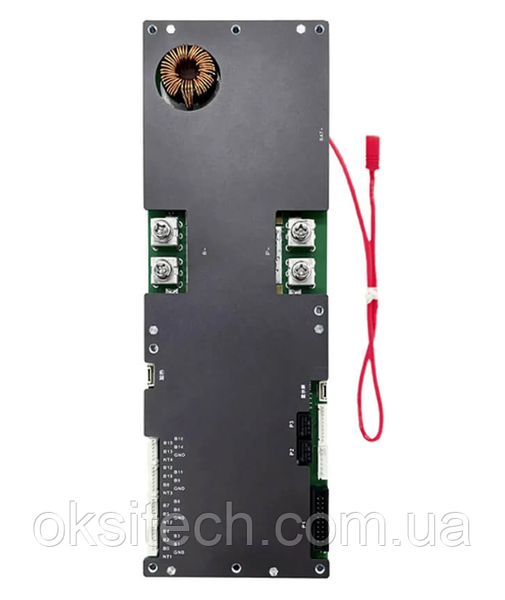

Контролер JK-PB1A16S15P підтримує від 8 до 16 акумуляторних комірок з максимальним струмом заряду та розряду 150 А, а в піковому режимі – до 300 А. Він забезпечує ефективний розподіл енергії між елементами завдяки струму балансування 1 А.
Головною особливістю JiKong BMS PB1A16S15P 150 A 8S-16S нового покоління є наявність шин CAN, RS485, RS232 та підтримка протоколів обміну більшості інверторів та інших систем зберігання енергії.
Особливості
Підтримує протоколи обміну інформацією більшості інверторів та інших систем зберігання енергії.
Підтримка зв’язку RS485/CAN/RS232.
Просте підключення через Bluetooth у мобільному додатку.
Захист від короткого замикання, перезаряду, перерозряду та перевантаження струмом.
Підтримка від 8 до 16 комірок для літієвих акумуляторів різних типів.
Активна система балансування для ефективного розподілу енергії.
Можливість підключення інформаційного екрана.
Технічні характеристики
Модель B1A16S15P
Кількість елементів для Li-ion 7S~16S
Кількість елементів для Lifepo4 8S-16S (8S, 12S, 16S)
Кількість елементів для LTO 14S
Тип балансира Активний балансир
Струм балансування 1 А
Опір головного ланцюга MOSFET 0,65 мОм
Номінальний струм заряду 150 А
Номінальний струм розряду 150 А
Піковий струм розряду 300 А
Захист від перевантаження струмом 10 A-150 А регульований
Підключення комірок Загальний порт
Шкала пружності одного осередка 1-5 В
Точність напруги ±5 мВ
Напруга захисту від перезаряджання 1,2 В - 4,35 В регульована
Напруга скасування захисту від перезаряджання 1,2 В - 4,35 В регульована
Час спрацьовування захисту від перевантаження струмом 2 с - 120 с регульований
Напруга захисту від перерозряду 1,2 В - 4,35 В регульована
Напруга скасування захисту від перерозряду 1,2 В - 4,35 В регульована
Кількість датчиків температури 4
Захист від перегріву Так
Захист від короткого замикання Так
Світлодіодна індикація рівня заряду і стану роботи акумуляторного складання Так
Вимірювання ємності елемента акумуляторної складання Так
Функція Bluetooth Додаток для Android та IOS
Дистанційне керування RS485 Підтримує
Додаткові порти зв’язку RS232 / RS485 / CAN
Розмір 162 мм × 102 мм × 20 мм
Діапазон робочих температур -30°C ~ 70°C
Підігрів плати Є
Важливо! При неправильному підключенні BMS, некоректному налаштування програми, а також нетиповому використанні, BMS плата може вийти з ладу.
Шість видів захисту акумулятора
Захист від короткого замикання
Захист від перезаряду (можливість налаштування граничної напруги)
Захист від перерозряду (можливість налаштування граничної напруги)
Захист від струму (налаштування захисту від перевантаження великим струмом)
Захист від перегрівання та контроль за низькою температурою з можливістю управління нагрівальним елементом
Контроль підключення та обриву балансувального з’єднання
Складання та налаштування Jikong
Для збирання акумуляторів з використанням BMS JK (Jikong) використовуйте англійську версію інструкції "JK BMS Active Bluetooth BMS Manual". За замовчуванням пароль на вхід до програми - 1234, пароль до відкриття доступу до налаштувань - 123456.
Підключення BMS через додаток
Увімкніть Bluetooth на телефоні.
Запустіть додаток JK BMS.
Натисніть на іконку в лівому верхньому куті для сканування пристроїв.
Після завершення сканування виберіть назву свого пристрою, наприклад "JK-B1A24S".
При першому підключенні додаток попросить ввести пароль.
За замовчуванням пароль для підключення – 1234.
Після успішного підключення пароль запам'ятається додатком.
Для наступного підключення додаток автоматично з'єднається з пристроєм.

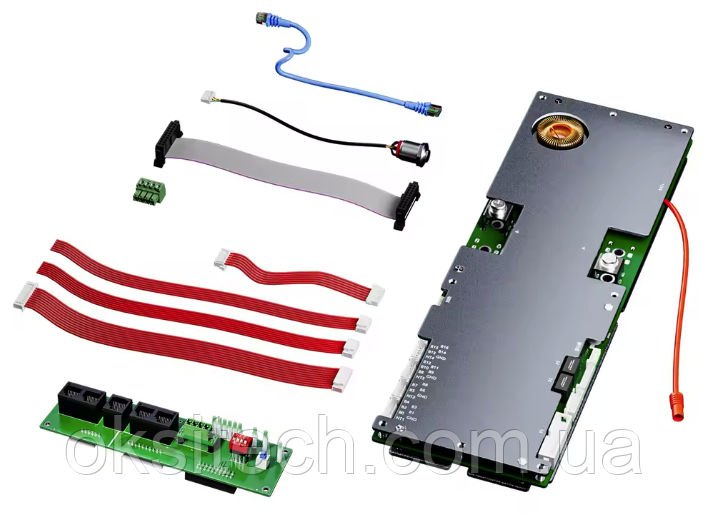

Комплектація
Smart BMS плата із вбудованим Bluetooth — 1 шт.
Комунікаційна плата зі світлодіодною індикацією рівня заряду та стану акумуляторної збірки, роз’ємами RS232 / RS485 / CAN типу кручена пара, перемикачі управління роз’ємами RS232 / RS485 / CAN — 1 шт.
Оригінальна JK BMS Кнопка металева водонепроникний зі світлодіодною індикацією (JiKong) — 1 шт.
Балансувальні дроти з датчиком температури і роз’ємом (довжина 90 см) — 4 шт.
Оригінальна JK BMS Кнопка металева водонепроникний зі світлодіодною індикацією (JiKong) — 1 шт.
Шлейфи для з’єднання Inverter BMS плати із комунікаційною платою — 1 шт.
Кабель типу кручена пара для роз’ємів RS232 / RS485 / CAN — 1 шт.
Кабель для підключення нагрівача елементів акумуляторної складання — 1 шт.
Провід живлення плати Inverter BMS — 1 шт.
Не входять до комплекту
Екран
Кабельні наконечники
Силові проводи
Інструкція
